对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。
低电压短路阻抗测量是变压器常规试验项目中的基本项目，通过比较变压器受到短路电流的冲击前后测得的短路阻抗值，可以初步估计绕组变形程度，它对于判断变压器能否投入运行具有重要的意义；变压器绕组的直流电阻测试及变压器变比组别测试是变压器在交接、大修、和改变分接开关后必不可少的试验项目；同时有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视，在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等；进行变压器直流电阻试验后，由于变压器铁芯材料存在磁滞特性，所以直流电阻试验中大电流产生的磁场将使变压器铁芯留有大量剩磁，在变压器空载合闸时，受铁芯剩磁和断路器合闸相角影响，可能造成铁芯的饱和，导致变压器在电压突变的一侧产生很大的励磁涌流，导致差动保护误动作跳闸，使变压器的投运失败，数值很大的励磁涌流还会导致变压器及断路器因电动力过大而受损，从而诱发邻近其它变电站等正在运行的变压器产生“和应涌流”而误跳闸,造成大面积停电，并且其中的大量谐波对电网电能质量也会造成严重的污染，故应在变压器直流电阻试验后对铁芯进行消磁。
目前变压器短路阻抗测试、变压器直流电阻测试、变压器变比组别测试、变压器有载分接开关测试是变压器停电检修的必测项目，而且直流电阻测试完成后需要对变压器进行消磁以消除隐患，要完成上述检测及操作就需要分别配置变压器短路阻抗测试仪、变压器直流电阻测试仪、变压器变比组别测试仪、变压器有载分接开关测试仪及变压器消磁仪，每次试验时都需要携带五种仪器。因为是五台独立的仪器，每台仪器均配有专用的测试线，这就需要在测试过程中分开测试，并且需要频繁的改变接线方式，从而浪费了大量的人力、物力及工时。
我公司创新性的研发出多合一变压器综合测试系统，我们仅需要一套设备，可以完成五个项目的测试，并且不需要频繁的拆接测试线，从而大大提高工作效率，节约用户成本。
●一次接线，可完成直阻测试、变比测试、有载测试、定量消磁。
●真三相短路阻抗测试功能，内置三相交流正弦逆变电源输出，无需外接三相调压器，可自动实时测量变压器三相短路阻抗。
●直阻测试功能，对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试，并计算出三相不平衡率；测试电源最高输出电压50V，最高输出电流20A，满足绝大多数变压器的测试需求；针对高电压等级、大容量主变压器设计有助磁测试功能，使直阻测试速度大大加快。
●有载测试时，低压侧无需人工短接，仪器自动控制；最大输出电流可达2A，适合更小过渡电阻测量。
●定量消磁功能，可得到变压器消磁之前的初始剩磁率和消磁完成后的最终剩磁率，对初始剩磁和消磁效果进行量化，并将消磁效果以磁滞曲线图形化显示，简单直观。
●配合功能强大的“力兴云智能”App，不仅可实现对仪器的实时操控，更给用户带来不一样的“云”端体验。

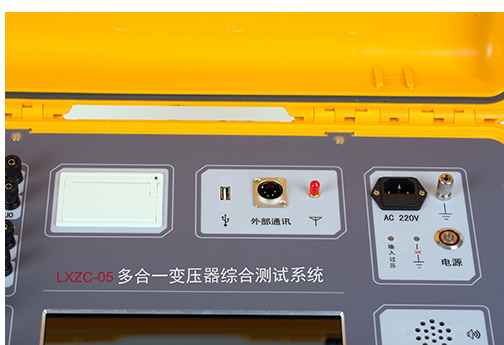

●多种有线、无线通讯接口，方便仪器功能扩展。
●智能语音提示，操作更轻松。
●电源380V误接自动保护功能和接地线未接报警功能，保证您的安全使用。

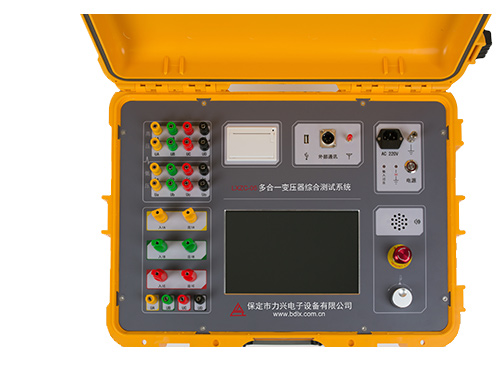

●工业级10.1寸大屏显示，清新简约显示风格设计，全触控结合一键飞梭操作，为您创建舒适便捷的人机交互体验。
直阻测试 | |||
输出电流 | 单相 20A、10A、5A、1A、0.2A 三相 10A+10A、5A+5A、1A+1A | ||
测量范围 | 单相20 A档 0.5mΩ～ 2 Ω 10 A档 1.0mΩ～4 Ω5 A档 10 mΩ～ 8 Ω 1 A档 0.1 Ω～40Ω0.2A档 10 Ω～ 200Ω 三相 10A + 10A档 1 mΩ ～ 1.5 Ω 5 A + 5 A档 10mΩ ～ 3.0 Ω 1 A + 1 A档 0.1Ω ～ 1 5 Ω | ||
准 确 度 | ±(读数×0.2%+2个字) | ||
定量消磁 | |||
输出电压 | ±50V | 输出电流 | ≤10A |
剩 磁 率 检测范围 | 0～99.99% | 消磁效果 | ≤5% |
有载测试 | |||
输出电流 | 2A、1A、0.5A | ||
测量范围 | 过渡电阻 | 2.0A档 0.1Ω～10Ω 1.0A档 1.0Ω～20Ω 0.5A档 5.0Ω～40Ω | |
过渡时间 | 0.1ms～350ms | ||
准 确 度 | 过渡电阻 ±(读数×5%+5个字) | 过渡时间 ±1ms | |
分 辨 率 | 过渡电阻 0.01Ω | 过渡时间 0.1ms | |
变比测试 | |||
测量范围 | 0.9～10000 | ||
准 确 度 | ±(读数×0.1%+2个字)(小于等于500) ±(读数×0.2%+2个字)(大于500小于等于3000) ±(读数×0.3%+2个字)(大于3000) | ||
分 辨 率 | 0.9～9.9999(0.0001) 10～99.999(0.001) 100～999.99(0.01) 10000及以上(1) | ||
阻抗测试 | |||
测量范围 | 电压 AC 50V～850V 电流 AC 0.5A～100A | ||
准 确 度 | 电压、电流 ±(读数×0.2%+2个字) 功率(0.2≤cosφ≤1) ±(读数×1.0%+2个字） 短路阻抗 ±(读数×0.5%+2个字） | ||
阻抗测试-内置电源 | |||
输出相数 | 三相正弦输出 | 输出电压 | 0～220V |
输出电流 | 0～5A | 输出频率 | 50Hz |
使用条件及外形 | |||
工作电源 | AC220V±10% | 电源频率 | 50/60Hz |
使用温度 | -10℃～50℃ | 相对温度 | ≤90%，不结露 |
主机重量 | 20kg(不含测试线) | 主机尺寸 | 610mm×440mm×320mm |
