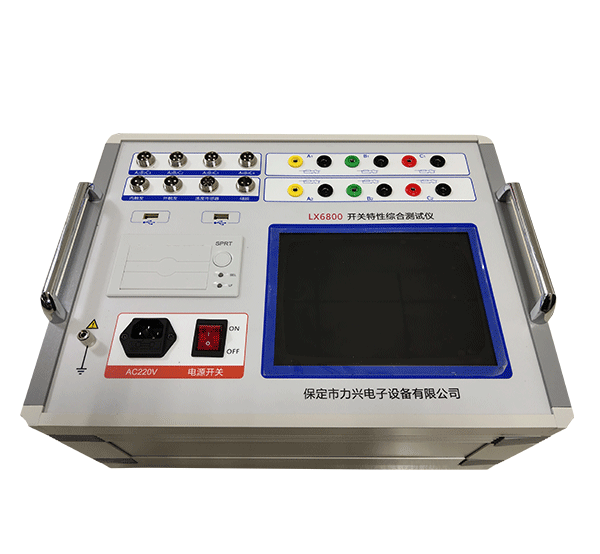

LX6800高压开关特性综合测试仪
LX6800 高压开关综合特性测试仪为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行?；堤匦圆问桥卸隙下菲餍阅艿闹匾问?。
8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
高速热敏打印机，方便现场打印测试数据。
机内集成式操作电源，无须现场二次电源，现场使用方便快捷?？商峁〥C20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
开关动作一次，得到所有数据及图形。
主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
同时可测12路金属触头断口、6路主断口和6路辅助断口、6路合闸电阻。
内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
内部抗干扰电路可满足800KV变电站内可靠使用。
时间测量 | ||||
12路 固有分闸（合闸）时间 分闸（合闸）相内不同期 分闸（合闸）相间不同期 合闸（分闸）弹跳时间（弹跳次数） | 测试范围：0.01ms～20s，分辨率：0.01ms,
| 测试范围：20s～200s，分辨率：0.1ms,
| 在200ms以内准确率：(0.05%t±0.1)ms
| |
合闸电阻测量 | ||||
3路固有分闸（合闸）时间 | 分闸（合闸）相内不同期 | 分闸（合闸）相间不同期 | 合闸电阻投入时间、电阻值 | |
测量范围 | 30～10KΩ | 分辨率：0.1Ω | 准确度：≤1%±2个字 | |
重合闸测量 | 合分、分合、分合分 | |||
速度测量 | 刚分（刚合） 速度 | 指定时间段（行程段或角度段） 平均速度 | ||
测速范围
| 1mm传感器 0.01～25.00m/s， 0.1mm传感器 0.001～20.0m/s 360°角度传感器 1周波/ 0.25° | |||
行程测量
| 动触头行程（行程） 接触行程（开距） 超行程 过冲行程、反弹行程 | |||
行程传感器 | 直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm | |||
加速度传感器测量范围：0-600mm，分辨率：0.1mm | ||||
360线传感器：360о，测量范围：0-1000mm，分辨率：0.1mm | ||||
直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配） 直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配） 直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm（选配） 激光传感器测量范围：0-300mm，分辨率：0.1mm（选配） | ||||
线圈电流测量范围 | 0～40A,最小分辨率：0.01A。 | |||
仪器电源 | AC/DC 220V ± 10%；50Hz ± 2% | |||
内触发电源 | 输出DC5～270V连续可调 | |||
输出电流 | 220V电压以下≤ 20A（短时） | |||
外触发 | 触发电压AC/DC10V～300V，电流：≤ 120A(短时) | |||
隔离开关测量范围
| 电压输出：DC5～270V（可调） 电源输出时间：0.01-20秒（可设置） 断口信号最大采集时间为200秒 可测断口合、分闸时间、三相不同期、弹跳时间及次数 | |||
电压输出 | DC5～270V（可调） | 主机体积 | 380×280×170mm | |
电源输出时间 | 0.01-20秒（可设置） | 使用环境 | -20℃~+50℃ | |
相对湿度 | ≤90% | |||
